前言sh

电脑系统为 win11 64位专业版，版本位21H2，版本号为22000.2538

1. 开发板串口连接

1.1. 线材选择

需要两个线：

1. usb转串口，串口要为公头的

2. 附带的串口母对母直连线（可以上网买，但是只能买直连的而不是交叉）。

因为板子上面的串口是公头的，但是为母头线序，所以需要母对母直连线。注意买的usb转串口的两侧要匹配串口母对母直连线的螺丝或螺柱（螺丝对螺柱）。

其实我感觉可以买一个usb转母头 + 公对母的交叉线，板子的母头线序交叉变成了公头线序，在加上母头线序的usb线，可能可以🤔。

1.2. 连接测试

将上面的两组线组装并连接到板子和电脑上，板子拨到NorFlash启动，通电开机，打开SCRT，新建Serial连接（也可以使用minitools的串口工具），选择合适的COM号，可以去设备管理器查看。

待成功连接，发一个数字或者按一下板子的复位按键，就可以看到功能菜单了。

usb转串口线应该是不需要安装驱动的，网上好像也没有相关案例。

2. 连接Usb下载线

2.1. 线材选择

直接用老师发的那根usb方口线就行，虽然我是自己买了一根。

2.2. 驱动安装

2.2.1. 禁用驱动强制签名

这一步折磨了我相当久
网上有些人直接运行FriendlyARM-2440-DVD\windows平台工具\usb下载驱动\FriendlyARM USB Download Driver Setup_20090421.exe即可成功安装驱动，但是我不行，应该win10甚至win7之后都不行了。

禁用驱动强制签名主要有三种：

第一种方法：

1. 设置-恢复-高级启动

2. 重启之后到高级选项，里面有一个启动设置，选择这个重启之后就可以选禁用驱动签名了

但是这种方法我在最后一步缺失了“启动设置”选项，刘诚敏的可行

这种方式最简单，而且禁用是只生效一次，再次重启失效，可惜我的不行。

第二种方法：

1. 去UEFI关闭安全启动，可以去高级启动里面进UEFI，也可以按F12（好像是这个键）

2. 开机后打开cmd/命令提示符，注意要以管理员运行，而且不能是PowerShell。运行指令

   bcdedit.exe /set {current} testsigning on


   作用是进入测试模式。执行成功会提示“操作成功完成。”。

3. 重启电脑即可进入测试环境，桌面右下角可以看到测试模式。


4. 此时就可以随意安装驱动了，好像是驱动只要是有签名的就行，不安全的测试签名也可以。退出就on改off，要在安全启动关闭下运行。

第三章方法：

1. 也是关闭安全启动，去cmd（管理员）运行

   bcdedit /set {default} bootmenupolicy legacy


   作用是启动高级启动设置，就是第一步那个。

2. 重启之后摁F8，就可以看到高级启动设置了，界面和win7的出问题之后的启动页面很像，按数字键选择就行。

这个方法同样是只生效一次。

2.2.2. 设备安装usb驱动

板子从NorFlash启动，通过usb方口线连接电脑后，可以在设备管理器看到有黄色感叹号。

我在板子的usb连接上的情况下运行FriendlyARM-2440-DVD\windows平台工具\usb下载驱动\FriendlyARM USB Download Driver Setup_20090421.exe，驱动能成功安装，但是电脑仍然不能正常识别设备。以下为手动安装驱动的步骤。

1. 找到驱动文件夹，我找到了3个

   1. 安装minitools，位于FriendlyARM-2440-DVD\windows平台工具\MiniTools-USB下载工具\MiniToolsSetup-Windows-20150528.exe，安装完成之后驱动文件会存在安装目录FriendlyARM\MiniTools\usb_dirver。

   2. supervivi-usb-transfer-tool文件夹里面有一个Dirver文件夹。

   3. 网上搜到一个自安装的驱动文件exe，可惜依然不能识别到。安装之后用dism++提取。

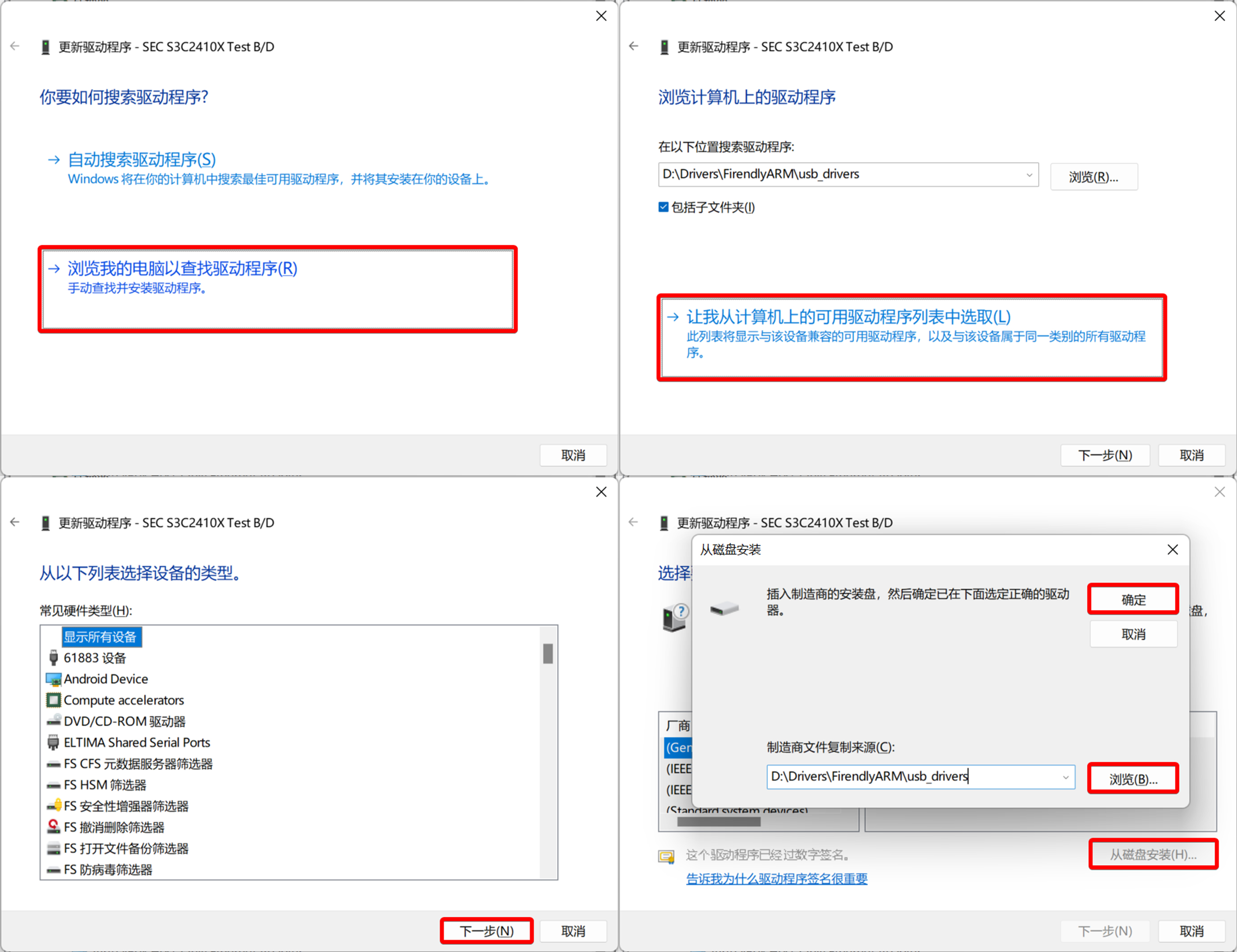

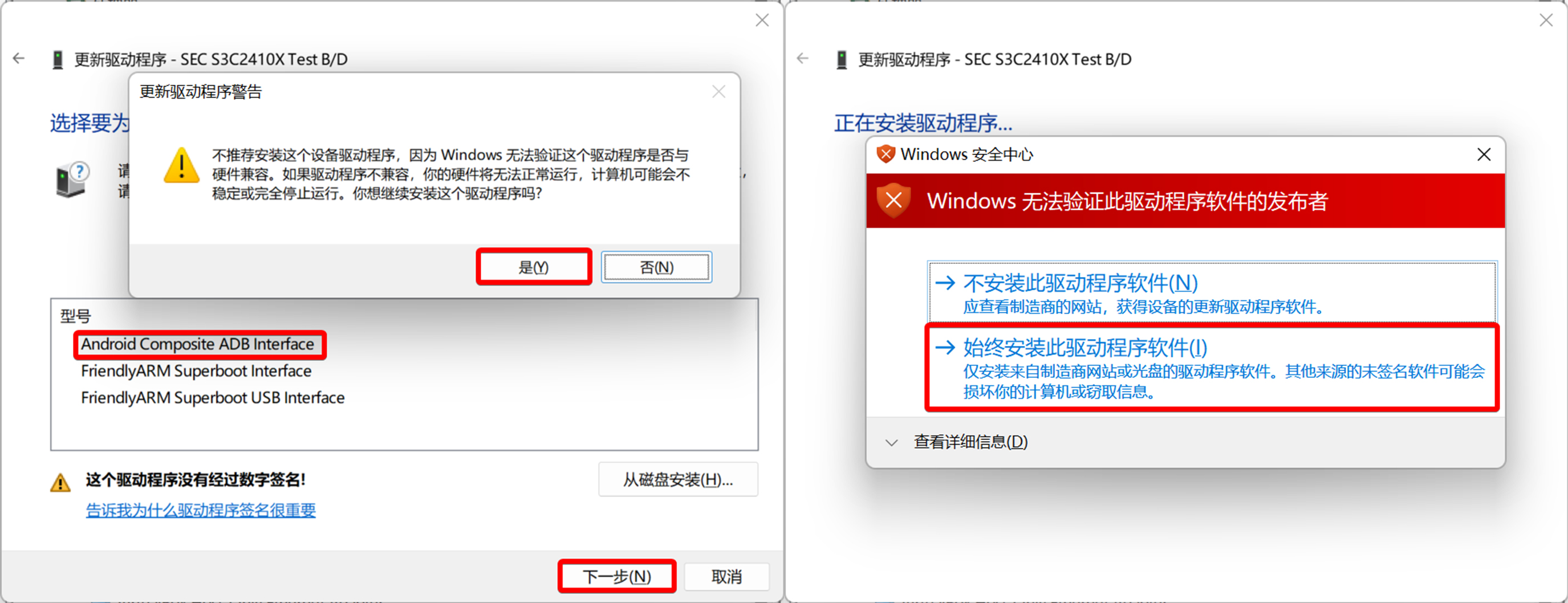

2. 右键设备，选择更新驱动程序。然后按照下面的图片操作。

2.3. 连接测试

测试可以将位于FriendlyARM-2440-DVD\images\2440test\的测试文件2440test_T35.bin烧到板子上运行。

具体的烧录过程要去看2011-4-21版的Mini2440用户手册（可以去官网下载）。

这里并不能使用minitools烧录，而且minitools也不能识别到设备，原因如下：根据在SCRT看到的功能菜单，说明板子的NorFlash烧录的是旧版的supervivi，而不是新版的superboot，所以不支持minitools。

想烧superboot的可以参考这里，需要JTAG线 + JLINK + 转接板。
